Rõhuvahemik ja ohutuskonfiguratsioon: väliinseneri kontrollnimekiri kompressori valikuks

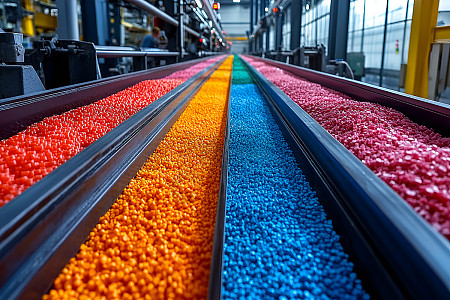

Eelmisel kvartalil kutsuti mind Tai plastitehasesse. Nende tootmisliin oli seisnud 18 tundi. Algpõhjus? Kolm aastat laitmatult töötanud kruvikompressor haaras ootamatult üleöö kinni.

Kui ma palke välja tõmbasin, oli kõrge temperatuuri alarm käivitunud, kuid soojusandurit ei ühendatud kunagi hädaseiskamisahelasse. Kompressor töötas seni, kuni rootor ennast korpuse külge keevitas.

See juhtum ei olnud masina rike. See oli konfiguratsioonitõrge.

Aastate jooksul olen näinud sarnaseid lugusid kõikjal maailmas – alates Lähis-Ida naftakeemiaettevõtetest kuni Euroopa toiduainete töötlemisettevõteteni. Üldine niit on harva kompressori tüüpi. Peaaegu alati on see ohutuskonfiguratsiooni eiramine tegeliku töörõhu suhtes.

See juhend ei ole teoreetiline paber. See on praktiline kontrollnimekiri, mis on koostatud tegelikest riketest, kattestkruvi õhukompressor, kõrgsurvekolb ja tsentrifugaalseadmed, et saaksite sobitada õiged kaitsekihid oma konkreetse rõhuvahemikuga.

Madalrõhuvahemik (kuni 15 baari / 220 psi) – "lihtsate" süsteemide varjatud riskid

See on kõige levinum rõhuriba jakruvi õhukompressordomineerib selles ruumis. Kuna neid süsteeme peetakse "standardseks", eeldavad paljud operaatorid, et elementaarne kaitse on piisav. Praktikas näen kolme korduvat lünka:

1. Temperatuuriloogika, mitte ainult temperatuurilülitid

Paljud baasmudeli kruvikompressorid kasutavad lihtsat bimetallist temperatuurilülitit. See lülitub välja 120 °C juures, kuid selleks ajaks on õli juba koksis. Õigesti konfigureeritud kruviõhukompressor peaks sisaldama PT100 RTD andurit koos juhtmega loogilise blokeeringuga, mitte ainult PLC pehmet häiret. Kontroller peab füüsiliselt katkestama voolu 110 °C juures ja nõudma käsitsi lähtestamist. See üksainus funktsioon hoiab ära 70% rootori enneaegsetest riketest, mida ma kogu maailmas kohtan.

2. Õlifiltri rõhkude erinevuse jälgimine

Ummistunud õlifilter nälgib laagreid. Enamik kompressoripakette jälgib ainult lõplikku tühjendusrõhku. Aga täpselt määratletudkruvi õhukompressorõlifiltril peaks olema delta-P lüliti. Kui rõhuerinevus ületab 2,5 baari, peaks kontroller märkima hooldushoiatuse, enne kui möödavooluklapp avaneb ja filtreerimata õli hakkab ringlema. See on odav lisand, mis tasub end ära ühe välditud kapitaalremondiga.

3. Faasikaitse ja pöörlemise kontrollimine

Olen näinud vastupidise pöörlemise kahjustusi Indoneesias, Nigeerias ja Brasiilias – alati pärast vooluvõrgu taasühendamist. Õigesti konfigureeritud kruvikompressor peab sisaldama faasijada releed, mis takistab füüsiliselt käivitamist, kui pöörlemine on vale. See ei ole valikuline; see on põhikiht, mis tuleks täpsustada igas ostutellimuses.

Madalrõhuga töötamiseks pakub nende kolme kaitsega kaheosaline kruviõhukompressor töökindluse ja ohutuse parimat tasakaalu. Ärge aktsepteerige paketti, millel puudub juhtmega termo- ja faasikaitse, olenemata hinnaeelisest.

Keskmise rõhu vahemik (15–40 baari / 220–580 psi) – termiliste kaskaadide juhtimine kolbkompressorites

Niipea, kui ületate 15 baari, nihkub turg mitmeastmeliste kolbkompressorite poole. Ohutusprobleem ei seisne siin ainult rõhu piiramises, vaid termilise gradiendi juhtimises.

Mõned aastad tagasi uurisin Indias PET-toorikute tehase tulekahju. Kaheastmelise kolbkompressori vahejahuti blokeeris. Teise astme tühjendustemperatuur tõusis 230 °C-ni, süttides väljalaskeklapis süsiniku lademed. Leek sähvatas tagasi karterisse.

Uurimisel selgus, et kompressor jälgis ainult lõplikku väljalasketemperatuuri. Vaheetapil puudus iseseisev kaitse.

Keskmise rõhuga kolbseadmete jaoks soovitan kolme mittekaubeldavat turvakihti:

•  Sõltumatu temperatuuri jälgimine igal kokkusurumisetapil.Igal silindri tühjenemisel peab olema oma termopaar ja PLC peab käivitama seiskamise, kui mõni etapp ületab selle kavandatud piiri – mitte ainult lõplik väljalaskeava.
• Mehaanilised kaitseklapid märgutuledega.Kõrgsurveteenuste puhul võivad kaitseklapid tõusta ja uuesti istuda, kuid ei sulgu täielikult, põhjustades mikrolekkeid. Määrake klapid tõstekangi ja visuaalse näidikuga, et operaatorid saaksid kontrollida, kas klapp on vabastatud. See on eriti oluline kaugetes või järelevalveta saitides.
• Automatiseeritud kondensaadi äravool käsitsi varundamisega.Niiskus on keskmise rõhuga kokkusurumisel vältimatu. Automaatsed äravoolud ebaõnnestuvad – olen näinud solenoidi pooli niiskes keskkonnas läbi põlema. Iga automaatne äravool peaks olema varustatud käsitsi eraldava ja tühjendusventiiliga ning iganädalase käsitsi kontrollimise kirjaliku protseduuriga.

Kõrgsurvevahemik (üle 40 baari / 580 psi) – API standard kui teie lähtejoon

Rakenduste puhul, mis ületavad 40 baari – gaasitanklad, torujuhtmete testimine või kõrgsurve lämmastiku suurendamine –, nihkub ohutuskonfiguratsioon parimatelt tavadelt insenerikoodidele. Sellel areenil kasutatakse kruviõhukompressorit harva; kolvi- või membraaniüksused võtavad üle. Ohutuspõhimõtted aga kattuvad.

Tuginedes API 618 (kolbkompressorid) ja ASME B31.3 torustikunõuetele, peab iga kõrgsurvepakett sisaldama järgmist:

1. Topelt ülerõhukaitse järjestikku.Ühest kaitseventiilist ei piisa. Konfiguratsioon peaks sisaldama primaarset vabastusventiili, mis on seatud 5% kõrgemale töörõhust, ja sekundaarset ventiili, mis on seatud 8%, mis juhitakse ohutusse õhutustorusse. See koondamine on hoidnud ära katastroofilised purunemised kahes tehases, millega olen Ameerika Ühendriikides töötanud.

2. Vibratsiooni ja varraste kukkumise jälgimine.Kõrgsurve kolbkompressorid kogevad märkimisväärset mehaanilist pinget. Soovitan soojalt

•  Lähedussondid igal ristpea juhikul, et tuvastada sõitja rõnga kulumist
•  Vibratsiooniandurid igal silindripeal, väljalülitusloogikaga, kui kiirus ületab 25 mm/s

3. Karteri õlirõhk madala väljalülitusega.Kõrgsurveteenistuses hoiab õlirõhk laagreid ja töötab ka võimsuse reguleerimise mahalaadijaid. Madala õlirõhu lüliti, mis juhi kohe välja lülitab, on kohustuslik – mitte hoiatustuli, vaid füüsiline väljalülitusrelee.

Tsentrifugaalkompressorid – liigpingekaitse on personalikaitse

Tsentrifugaalkompressorid töötavad väga suurel kiirusel, sageli suurte tiivikutega. Kõige ohtlikum ohutussündmus ei ole ülerõhk, vaid ülerõhk.

Kui tsentrifugaalkompressor tõuseb, võib rootor nihkuda aksiaalselt mõne millimeetri võrra millisekundites. Tekkiv vibratsioon võib tühjendustorustiku lõhkuda. Olen näinud Euroopa keemiatehases 10-tollist roostevabast terasest äärikut lõikavat tõusu.

Tsentrifugaalseadmete puhul ei ole need turvaelemendid vaieldavad:

•  Ülepingevastane juhtimine spetsiaalsete kiiretoimeliste väljapuhumisventiilidega.Klapi reaktsiooniaeg peab olema alla 1 sekundi. Täpsustamisel küsige tarnijalt klapi astmevastuse katsearuannet. Kui nad ei saa seda pakkuda, pidage seda punaseks lipuks.
•  Aksiaalse asendi jälgimine (tõukejõu laagrite kulumine).Paigaldada tuleks kaks sõltumatut lähedussondi, mis mõõdavad võlli nihet. Kui aksiaalne liikumine ületab 0,3 mm (olenevalt rootori konstruktsioonist), peab süsteem enne tõukejõu laagrite rikkeid käivitama kontrollitud väljalülitamise.
• Kuivad gaasitihendid koos õhuvoolu jälgimisega.Ohtlike gaasidega rakenduste puhul on standardsed kuivagaasi tandemtihendid. Kuid tõeline ohutus on lekkeõhu voolumõõturis. Ventilatsioonivoolu järkjärguline suurenemine näitab tihendi halvenemist ja annab nädalaid varajase hoiatuse – kui seire on paigaldatud ja selle trendi järgitakse.

Kolm universaalset ohutusreeglit – olenemata sellest, millise kompressoritüübi valite

Need kolm reeglit kehtivad kõigis ülemaailmselt külastatud kohtades – olgu see siis Austraalia kaevanduse kruvikompressor, Venemaa gaasitehase kolbkompressor või Saksamaa rafineerimistehase tsentrifugaalseade:

1.  Käsitsi isolatsiooniventiilid kompressori tühjendamisel.Elektroonilised väljalülitused võivad ebaõnnestuda. Füüsiline kuulventiil või siiber väljalaskeäärikul annab operaatoritele võimaluse kompressor hädaolukorras süsteemist isoleerida, isegi kui juhtimissüsteem ei reageeri.
2. Vaateklaasid määritud süsteemidel.Õliga üleujutatud kruvikompressorite puhul on õlitagastustoru vaateklaas lihtne, tähelepanuta jäetud ohutusseade. Kui te ei näe koormatud töö ajal õli voolamist, on õli eemaldamise torustik blokeeritud. Ilma selle visuaalse kinnituseta kaotab kompressor järk-järgult õli, mis põhjustab laagrite nälgimist. Soovitan iga õliga üleujutatud kruviõhukompressori puhul standardreana määrata vaateklaasi.
3.  Iga rõhu- ja temperatuurianduri kalibreerimiskirjed.Ma ei saa seda piisavalt rõhutada. Andur, mis näitab madalat temperatuuri 5 °C, alistab kogu teie ohutuskonfiguratsiooni. Veenduge, et teie tarnija esitaks rahvusvahelistele standarditele (ISO 17025) vastavad tehase kalibreerimissertifikaadid. Lisaks planeerige iga-aastane ümberkalibreerimine – see on kõige kuluefektiivsem ohutusinvesteering, mida saate teha.

Lõpliku valiku tegemine – teie kohustustel põhinev otsustusmaatriks

Kui olete uue kompressorijaama kavandamise faasis, siis siin on lihtsustatud raamistik, mida jagan klientidega objekti hindamise ajal:

Miks see on oluline – väljaspool vastavust

Olen töötanud kompressorsüsteemide kallal kuuel kontinendil. Edukamad operaatorid ei pea ohutuskonfiguratsiooni kululiiniks. Nad näevad seda kindlustusena, mis maksab dividende tööaja, hoolduse prognoositavuse ja töötajate usalduse tõttu.

Õigesti konfigureeritud kruvikompressor koos korraliku termilise ja filtrikaitsega peab halvasti konfigureeritud seadme puhul kolm kuni viis aastat kauem vastu ning planeerimata seisakuid on 40% vähem. Hästi varustatud kolbkompressor annab teile vahejahuti rikkest märku nädalaid enne, kui see muutub tulekahjuohuks. Ülepingekaitsega tsentrifugaalseade hoiab teie torustiku tervena kogu 20-aastase disainiea jooksul
